Power PCB

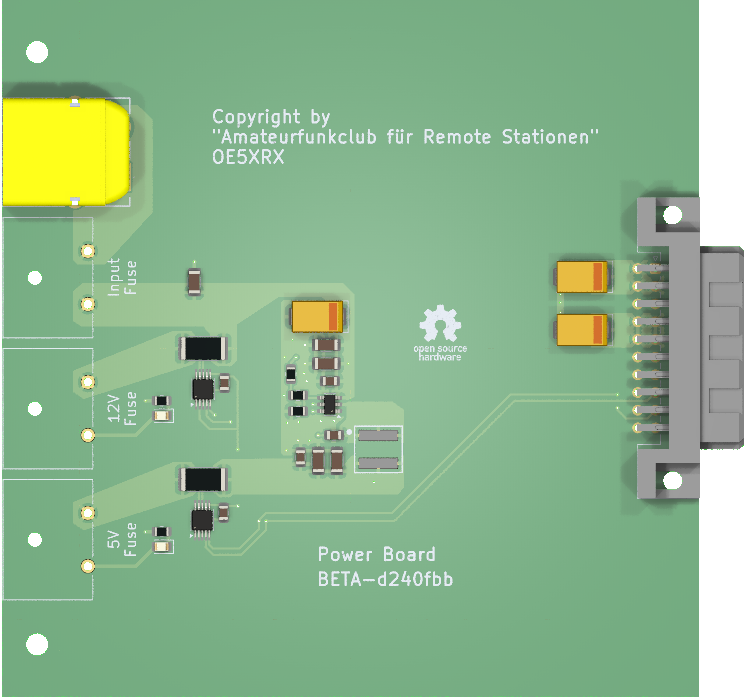

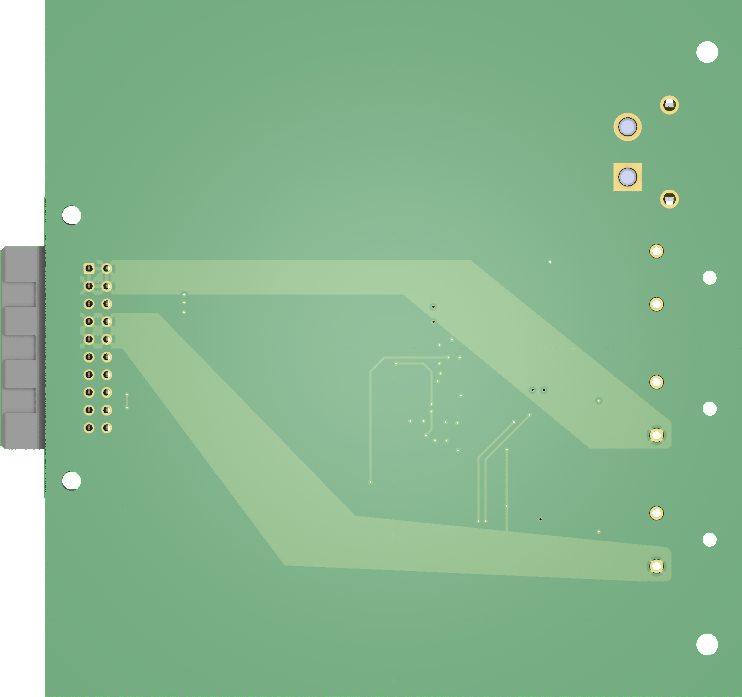

Top	Bottom

Dieses Modul stellt die benötigten Spannungen (+5V und +12V) für den Bus zur Verfügung. Diese Spannungen und Ströme können mit 2 INA226 gemessen werden.

Spannung	INA226 Adresse
+12V	0b1000001 (0x41)
+5V	0b1000000 (0x40)

Die +12V Versorgungsspannung wird über eine XT60 Buchse ermöglicht. Diese Spannung wird direkt an den Bus weiter gegeben. Somit ist die +12V Bus-Spannung direkt abhängig vom Eingang des Modules.

Spannung	Spannungsbereich
+12V	11.8 - 14.6V

Die +5V Versorgungsspannung wird von den +12V über einen Buck-Converter erzeugt. Diese ist somit stabil auf +5V geregelt, jedoch auf 3A begrenzt.

Daten

• Schaltplan
• BOM
• iBOM
• JLCPCB fabrication & stencil
• JLCPCB Bom
• JLCPCB Pick&Place

Gefundene Probleme in v0.1

• Pin 2 vom TPS62933 darf nicht verbunden ODER auf +VCC liegen! Enable Pin zeigt somit auf AUS!
• L201 (6.8uH) Footprint passt nicht -> richtiges Bauteil wird nachbestellt
• Tausche den TPS62933 auf LMR51430 500kHz
• KFZ Sicherungen sind viel zu hoch, tauschen auf Horizontale KFZ Sicherungen
• Tausche den 100mOhm Widerstand auf einen 10mOhm Widerstand um höhere Ströme messen zu können
