Device Tester PCB

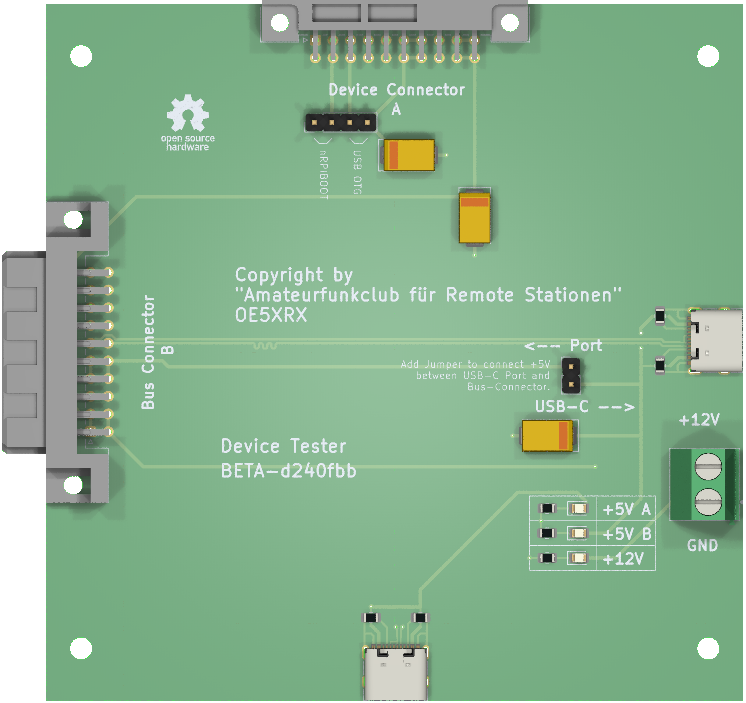

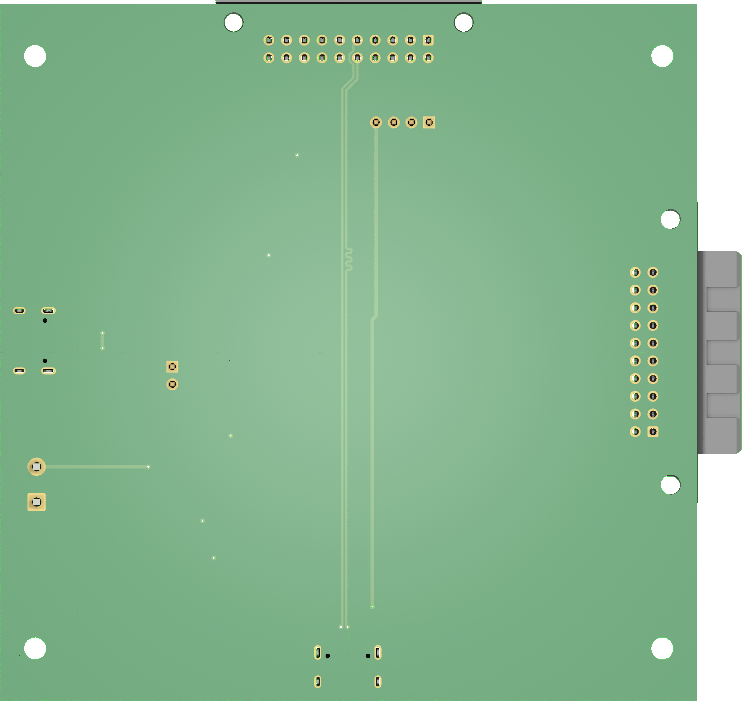

Top	Bottom

Die Device Test Platine enthält alle wichtigen Schnittstellen um die Bus- oder Device-Platinen zu testen. Sie enthält zwei Bus Stecker um sich an einem Bus-Master oder Bus-Device anzustecken. Weiters verfügt es einen Device Stecker um ein Device anzustecken. Über zwei USB-C Stecker kann die Platine an einem Computer angesteckt werden.

Es befinden sich auch Jumper auf der Platine um ein Computer Module 4 (Raspberry Pi) zu flashen.

Spannung	bereitgestellt durch
+5V	USB-C
+12V	Schraubverbinder

Daten

• Schaltplan
• BOM
• iBOM
• JLCPCB fabrication & stencil
• JLCPCB Bom
• JLCPCB Pick&Place

Gefundene Probleme in v0.1

• 12V Klemme treffen direkt auf ETH-Port -> auf andere Seite vom USB-C Port wechseln
• 5V von USB-C oder Bus-PCB? -> Jumper
• Möglichkeit vorsehen damit das Modul eingeschoben werden kann (nicht alles Bestücken?)
