CM4 PCB

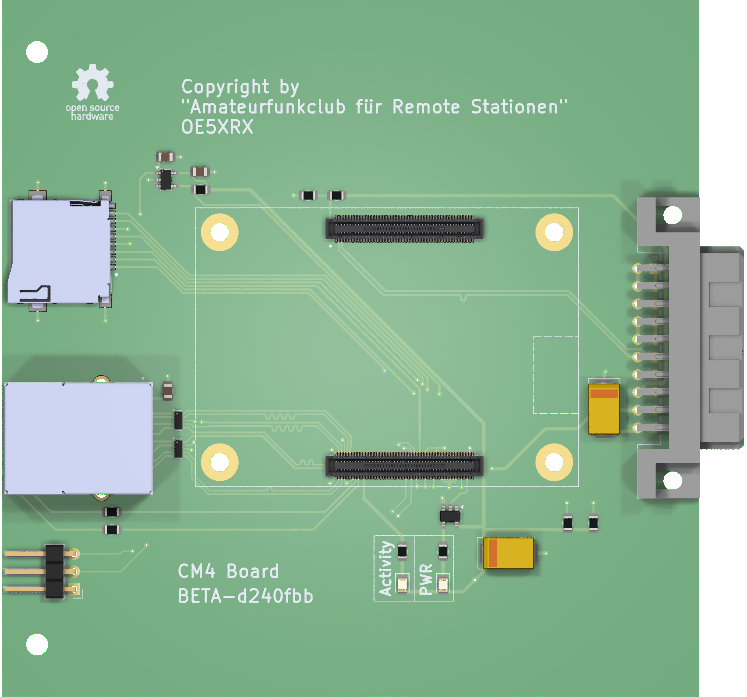

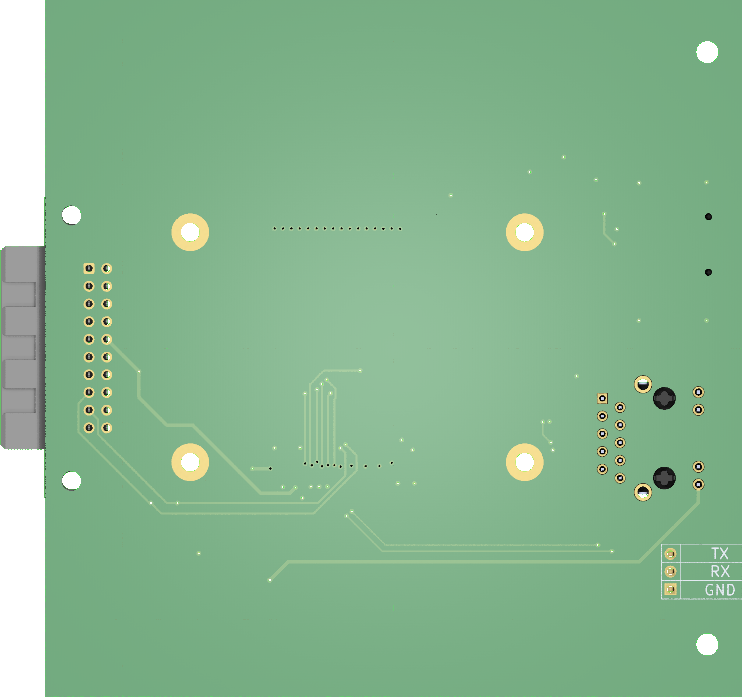

Top	Bottom

Das CM4 Modul beherbergt das Gehirn der Remote Station: ein Computer Module 4 (CM4) von Raspberry Pi. Das CM4 ist eine einfache Platine welche CPU, Speicher, Wifi und andere Komponenten direkt aufgelötet hat. Somit können über die zwei 100pin Stecker alle Schnittstellen direkt angesprochen werden.

Verwendete Schnittstellen:

CM4 Schnittstelle	Anwendung
I2C	Messen der Versorgungsspannungen und Ströme
Ethernet	für die Verbindung zum Internet oder andere Netzwerke (Lan, externes Modem, etc.)
SD-Card	für die Software (im Produktiven Betrieb soll das interne eMMC verwendet werden)
USB	zum aufspielen eines neuen Images in den eMMC oder zum ansprechen der Bus-Devices

Der benötigter Strom für das CM4 ist immer stark Abhängig welche Schnittstellen aktiv sind. Bei einem Raspberry Pi 4 kann dies bis zu 3A betragen. Nachdem jedoch kein HDMI vorgesehen ist wird sich der benötigter Strom auf unter 1A beschränken.

Spannung	benötigter Strom
+5V	max. 1A
+12V	-

Daten

• Schaltplan
• BOM
• iBOM
• JLCPCB fabrication & stencil
• JLCPCB Bom
• JLCPCB Pick&Place

Gefundene Probleme in v0.1

• Footprint von CM4 passt nicht (Outline muss vergrößert werden), CM4 Modul passt aber aktuell trotzdem drauf. Ausrichtung mit der Antenne beachten dann passt es
• LED Schaltung kontrollieren
• Debug UART (Serielle zur Console) auf Pinheader nach vorne
